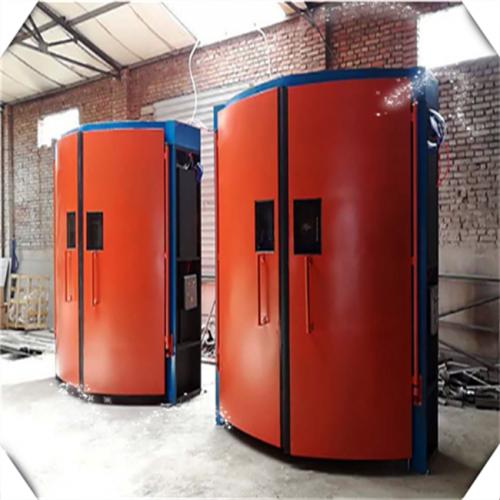

矿用气动减压风门

产品简介
矿用气动减压风门,气动联锁减压风门的来源解决了普通风门在煤矿井下巷道风压的压力长期垂直作用在门体,容易使门体发生变形,寿命较低,且在负压较大时难以开启门扇。
详细信息
矿用气动减压风门,气动联锁减压风门的来源解决了普通风门在煤矿井下巷道风压的压力长期垂直作用在门体,容易使门体发生变形,寿命较低,且在负压较大时难以开启门扇。而且气动元件、气缸、电控元件等均是外露状态,在矿井下复杂的环境条件中极易损坏。另外,上述风门虽然可以在电控元件的控制下通过气动元件分别打开和关闭,但是前后两道风门之间不具备自动联锁功能,无法稳定可靠地保持一道门打开,另一道门关闭的状态,容易造成两道门同时被打开的情况,使风流短路而造成安全隐患,影响矿井正常生产。

矿用气动减压风门气动控制装置主要由气控箱、气控按钮、气控阀门、限位装置、组成。气控装置控制驱动装置实现风门的开启与关闭。
(1)安装位置
气控箱安装于每道风门两侧,开关门按钮安装在气控箱上。
(2)工作原理
1、正常通过

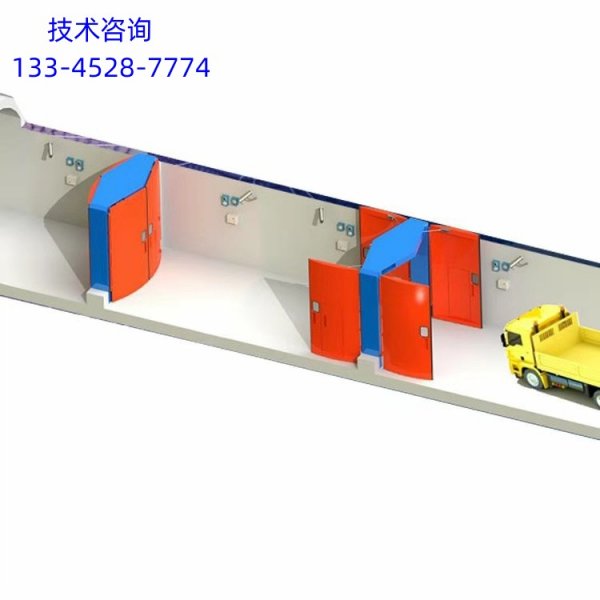

行人到达A门时,按动A门绿色开门按钮,若B门此时处于关闭状态时,其信号经控制箱处理后输出,直接控制A门气缸开启风门A,同时发送闭锁信号至B门控制箱,对B门进行强制闭锁,B门不能再开启;A门绿色指示灯亮,语音提示“开门请注意,离开请关门”B门红色指示灯亮,语音提示“对面风门已开,请稍后”。
行人通过A门后须按动A门另一侧的红色关门按钮关闭风门A,其信号经控制箱处理后输出,直接控制A门气缸关闭风门A, A门完全关闭之后,控制箱闭锁信号方可自行断开,B门才可以开启。
|
