平衡风门自动控制装置(ZMK-127)
产品简介
平衡风门自动控制装置配带配套声光信号装置、光照气动开启闭锁连锁装置和机械闭锁装置，风门具有防夹功能，断电后能人工操作开关，且实现机械闭锁功能；
详细信息
平衡风门自动控制装置和电气控系统技术参数及要求：
1）额定气压：0.3～0.7MPa；
2）开闭动作时间：10～30秒，可调，不得出现风门开闭速度过快、风门互拍或与巷壁碰撞等问题；
3）推力要求：大于300Kg。气缸尺寸：SC100mm×600mm；
4）电控系统规格型号：ZMK-127，隔爆兼本安型；正常工作直流电压24V，电流≤0.5A，额定电压127V；光控检测距离：10m，红外线检测距离≥6m；
5）配带配套声光信号装置、光照气动开启闭锁连锁装置和机械闭锁装置，风门具有防夹功能，断电后能人工操作开关，且实现机械闭锁功能；

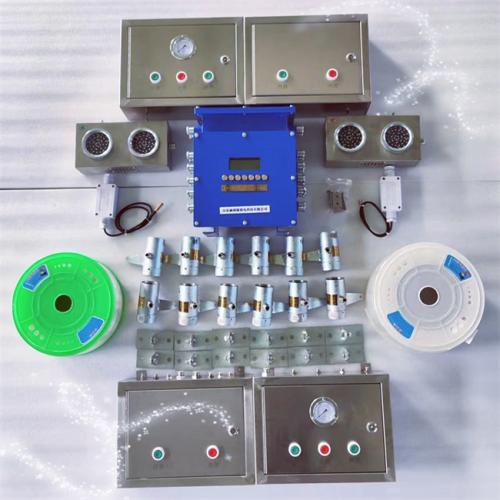

6）每套自动控制装置和电气控系统主要配置：1台矿用隔爆兼本安型自动风门电控主机，2件矿用本安型声光报警器，4套矿用本安型光控传感器，2套矿用本安型风门开闭状态传感器，4个单联按钮，2个发射器，2个接收器，2套电气控箱和2件气缸组成；
（3）每套矿用抗压平衡风门自动控制装置和电气控系统还需另配280个φ90×φ46×7贝勒维尔弹簧垫圈，配4个直径为150mm圆形透视窗，配4个长800×高800mm的百叶调节风窗，配门框与门框间可伸缩阻燃橡胶软连接1套，配矿用抗压平衡风门全套图纸一套（含纸质版及电子版，电子版图纸为Auto CAD格式），φ90×φ46×7贝勒维尔弹簧垫圈、直径为150mm圆形透视窗、长800×高800mm的百叶调节风窗、门框与门框间可伸缩阻燃橡胶软连接根据矿用抗压平衡风门技术参数和要求配套，保证风门稳定、可变形和不漏风，保证满足使用要求。
|
