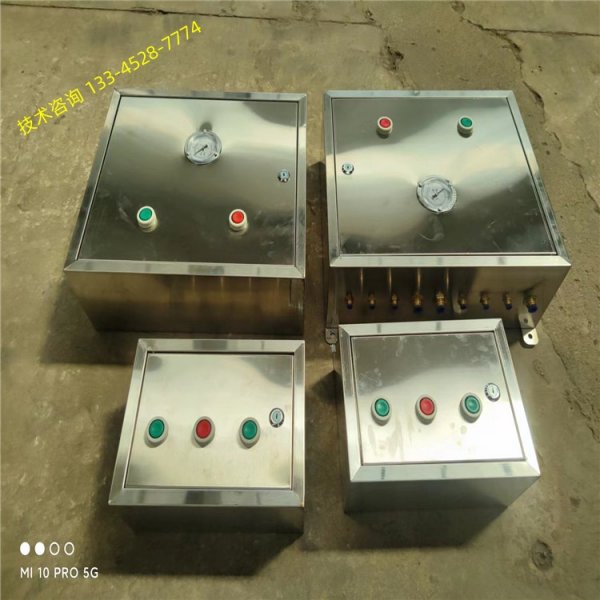

气控箱(ZMK-QD)
产品简介
ZMK-QD气控箱分别为气动风门控制箱，气控风门控制箱,矿用风门气控箱,自动风门气控箱,气动风门控制箱，气动风门控制装置气控箱
详细信息
ZMK-QD气控箱分别为气动风门控制箱，气控风门控制箱,矿用风门气控箱,自动风门气控箱,气动风门控制箱，气动风门控制装置气控箱
气控箱技术参数
使用流体 空气(经40微米滤网过滤，系统已装备)
动作方式 内部引导式
润 滑 系统已装备，适当润滑可提高使用寿命
使用压力(kgf/cm) 1.5~8.0
工作温度 (℃) -5~60
***大耐压力(kgf/cm) 12
调压范围 0.05~0.85Mp(0.51~8.7kgf/cm)
阀 型 带溢流型
气控箱实施方式
气动风门为两道门，每道门装配一组气控系统(两组为一整套系统)，门内门外各有一控制开关。两道门的气控系统由各组的开关信号所连接。
当打开风门A门时，A门的开门信号开门的同时关闭掉B门的开关信号，从而使B门的开关按钮失去开关作用;B门的开关信号虽然断开，但并不关闭B门的气缸执行器，所以继续利用正在工作的气缸执行器来达到安全闭锁的功能。当关闭A门时，断开B门的控制信号也同时关闭，B门恢复正常。
当打开风门B门时, B门的开门信号开门的同时关闭掉A门的开关信号，从而使A门的开关按钮失去开关作用;A门的开关信号虽然断开，但并不关闭A门的气缸执行器，所以继续利用正在工作的气缸执行器来达到安全闭锁的功能。当关闭B门时，断开A门的控制信号也同时关闭，A门恢复正常。
当意外情况发生时，如第二道门没有关闭，行人可通过***道门的小气控箱的复位按钮进行关闭第二道风门，在打开***道风门。
|
