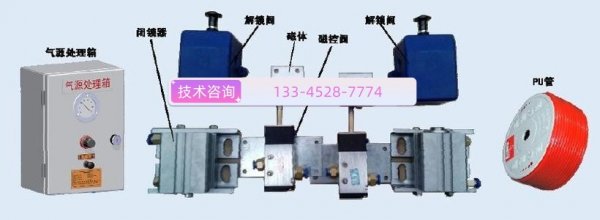

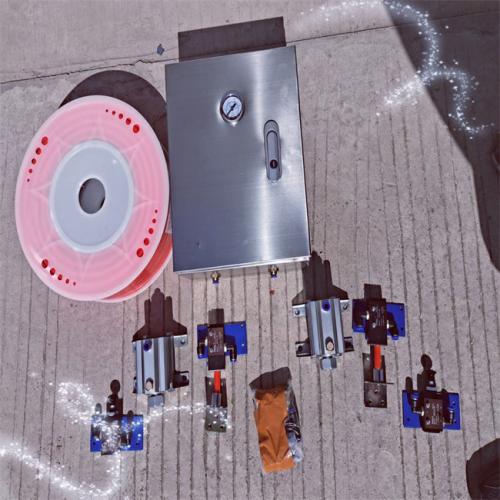

QBS气动闭锁

产品简介
QBS气动闭锁又称风门气动闭锁具有结构简单、无需用电、开启灵活、安装方便、使用性广、闭锁可靠。

详细信息

QBS气动闭锁又称风门气动闭锁具有结构简单、无需用电、开启灵活、安装方便、使用性广、闭锁可靠。

气动闭锁工作原理

气动风门为两道风门，每道门装配一组气控系统（两组为一整套系统），每门各有一触控开关和一个复位开关（用于在工作人员疏忽，忘记关闭风门的情况下，对面的工作人员紧急解锁风门）。两道门气控系统由各组的开关信号所连接。

当打开风门A门时，B门的开关按钮失去开关作用；B门的开关信号虽然断开，但并不关闭B门的气缸执行器，所以继续利用正在工作的气缸执行器来达到B门闭锁功能。

当关闭A门时，B门恢复正常工作；当打开风门B时，A门的开关按钮失去开关作用，但A门的气缸执行器继续工作，以此来达到A门闭锁的功能。当关闭B门时，A门恢复正常。
