矿用气动风门控制装置气控箱(ZMK-Z)

产品简介

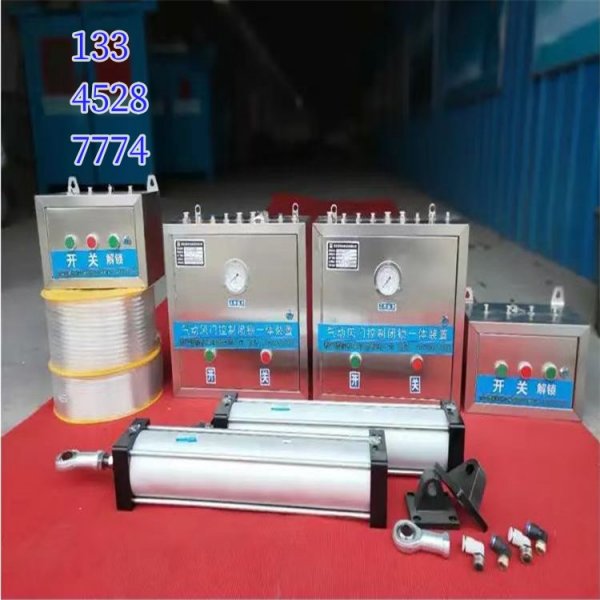

矿用气动风门控制装置的组成有气动风门控制装置控制箱,矿用气动风门控制装置执行器，气动接头节流阀,气动软管，气管,气动控制箱组成

详细信息

矿用气动风门控制装置的组成有气动风门控制装置控制箱,矿用气动风门控制装置执行器，气动接头节流阀,气动软管，气管,气动控制箱组成

矿用气动风门控制装置型号ZMK-Z是一种无需要用电，使用井下压风为动力安全的一种气控装置，风门气动控制箱 PU空压气管接线简述:气源管路中的气压通过1#气控箱的1隔板接头（Φ12气源接口 ）进入 气水分离器 滤芯内，经过 气水分离器 过滤的压风从2#气控箱的1（隔板接头 Φ12气源接口），进入风门控制箱及气缸内，到达各个气控阀、调速阀，4个气控箱的联接，基本都是各标注序号对应各序号链接（1-1，2-2，3-3，4.-4）；

将风门过滤器原件安装在风门气缸用风处巷道帮部，然后使用Φ10 高压胶管引入气控箱过滤器，过滤的气压接入安装在风门门板上的气缸内进行使用，助力风门的开合。
