KBS-Q气动闭锁装置
产品简介
矿用风门气动闭锁装置闭锁效果好，性能可靠，使用寿命长，有效防止两道风门同时开启时风流短路.
详细信息
矿用风门气动闭锁装置不需要电，无安全隐患，高、低瓦斯矿均可使用。闭锁效果好，性能可靠，使用寿命长，有效防止两道风门同时开启时风流短路.

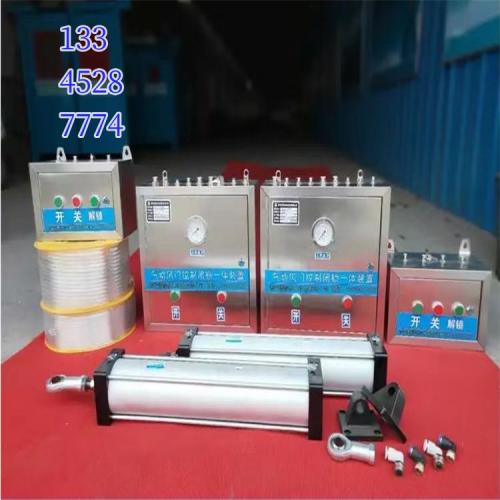

采用井下压风作为动力源，无需在巷道中增设其他设备，简化了设备组成和相关工程施工。风门闭锁系统实现了风门连锁、闭锁的要求，一道风门打开的状态下，另外一道风门不存在动作反应，避免误操作造成２道风门同时打开，风流短路。调节活塞式气压缸体进、排气管路气压分配量，使风门开、关速度平稳，从而减少了风门的损坏，延长了风门的使用寿命。同时依靠气压传动系统，确保在拉紧状态下风门不漏风，包括一组２道正反向风门、手转阀开关控制器、风门闭锁系统主控箱、气管通道、活塞式气压缸体以及配套固定的连接件等。气控风门自动闭锁装置 风门气动闭锁装置在矿井压风主管路中接分支管路，使气流通过调压及过滤装置进行净化。净化后的气流通过４个手转阀开关控制器连接风门闭锁系统主控箱内的２个缸径３２ｍｍ行程１５０ｍｍ的活塞式气压缸体，通过活塞式气压缸体控制伸缩杆推动手转阀开关控制器分配气流走向，从而控制风门门扇处活塞式气压缸体。闭锁系统主控箱内一个活塞式气压缸体伸缩杆推动手转阀，可同时动作碰触Ｈ型闭锁传动轴起到连锁风门的目的。
风门气动闭锁装置包括安装在门A上的解锁阀A、联动件A和磁控阀A，以及安装在门B上的解锁阀B、联动件B和磁控阀B，磁控阀A和磁控阀B通过三通管同时连接控制气源，气路经磁控阀A后还经解锁阀B连接联动装置B，气路经磁控阀B后还经解锁阀A连接联动装置A，联动装置A和联动装置B分别设有气缸，气缸前端设有控制所在门的开闭的插销，门A上还安装有用于感应门的开闭的磁感应件A，门B上还安装有用于感应门的开闭的磁感应件B。
|
